| 起源の場所: | 中国 |
| ブランド名: | Champypund |
| 証明: | ISO9001:2015 |

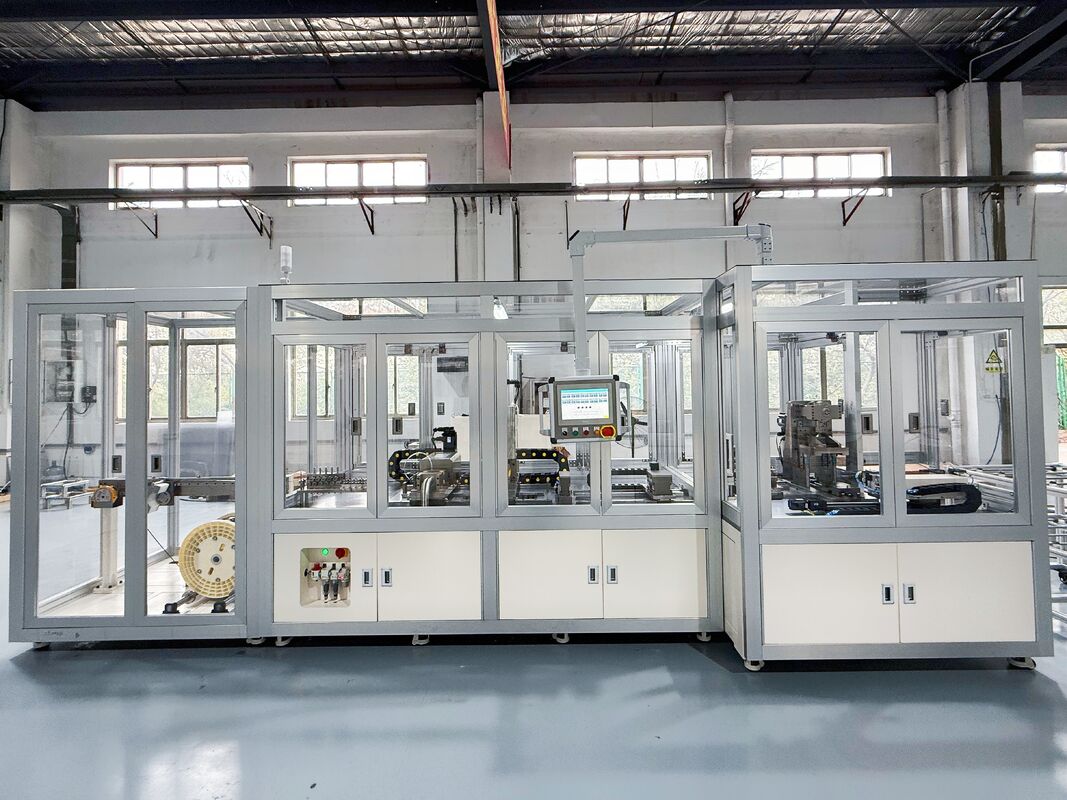

高精度自動 hairpin モーター巻線機（±0.10mm 精度）
1. 説明と主な特徴:
全自動 hairpin 巻線機は、高性能電気モーター向けに設計されており、フラットワイヤーステーターに優れた巻線精度と効率を提供します。高度な PLC 制御と使いやすいタッチスクリーンインターフェースを備え、シームレスな操作とリアルタイム監視を保証します。
2. 技術仕様:
| 機械名 | 全自動 hairpin 巻線機 |
| 自動化タイプ | 全自動 |
| 精度 | 高精度 |
| 圧力保持精度 | 0.1% |
| 制御システム | PLC プログラム |
| 仕様 | カスタマイズ |
| 時間あたり生産能力 | （900～1200）個 |
|
ワイヤ長精度 |
±0.10 MM |
|
剥離長精度 |
±0.10 MM |
|
3D 成形後の高電圧テスト |
2000V 以上 |
| 適用フラットワイヤ仕様 | （1.0～5.0）MM |
| 適用巻線長仕様 | （300～950）MM |
| 空気圧 | 0.4～0.7MPa |
| 電圧 | 380V |
| 電力 | 7.5kW |
| 保証 | 12 ヶ月 |
| 主要構造 | 巻出し、矯正、剥離、バリ取り、引き出し、切断、成形、巻線機構を含む。 |
| 自動巻出し | 銅線の均一性を確保するために 4 セットの矯正機構を装備。 |
| 切断プロセス | サーボカム切断プロセスにより、切断の制御可能な精度を保証。 |
| 剥離プロセス | 剥離のためのナイフ切断および剥離のためのレーザー走査を含むオプションのプロセス。 |
| 自動金型交換とアンロード | 自動金型交換と自動アンロードが可能。 |
3. 利点:
4. 生産ラインプロファイル:
Champyound モーターステーターラインは、多くの種類のモーターステーターの生産に広く使用されており、ワイヤ成形機、プレス機、拡幅機、ヘッドツイスト機、フラットカッター、溶接機などのいくつかの機械で構成されています。ステーターラインの各機械は独立しており、コンベアベルトに接続することもできます。
5. OEM/ODM プロファイル:
Champyound は、経験豊富なエンジニアと熟練した専門家からなるプロフェッショナルでダイナミックなチームです。高度な機械設備、厳格なプロセス制御、広範なサービスネットワークを備え、お客様にフラットワイヤモーター製造に最適なソリューションを提供することに専念しています。
6. R&D プロファイル:
優れたサービス、プロフェッショナルなチーム、信頼性の高い品質を誇る Champyound は、AC モーター、DC モーター、ブラシレス DC モーターの製造に関する幅広い技術コンサルティングおよびターンキープロジェクトサービスを提供しています。当社のサービスには、モーターコスト評価、製造技術、スタッフトレーニング、包括的なターンキープロジェクトが含まれます。
8. Champyound について:
長江デルタの活気ある産業および商業の中心地である蘇州に位置する Champyound は、フラットワイヤモーター機械の研究開発、製造、販売を専門としています。蘇州で製造された当社の機械は、主にフラットワイヤモーターの生産向けに設計されており、家電モーター、産業用モーター、コンプレッサーモーター、AC モーター、サーボモーター、発電機などの用途に広く使用されています。
